脉冲式电子围栏主机（网络型）-河南诚倍电子科技有限公司

PRODUCT TECHNICAL PARAMETERS

规格参数

A、基本参数
1.输出高压峰值：5KV～10KV
2.输出低压峰值：1000V (限网络型智能主机）
3.脉冲电流峰值：≤10A (0.3ms以上时<300mA）
4.脉冲持续时间：≤0.1s，且超过300 mA的持续时间不大于1.5ms
5.脉冲间隔时间：1s
6.单个脉冲输出×大电量：≤2.5mC
7.单个脉冲输出×大能量：≤5.0J
8.工作功率： ≤15W
9.报警输出端口类型：无电位常闭触点 (单防区1路输出，双防区2路输出)
10.报警电压输出端口： DC12V1A（可直接驱动警号、闪灯等，不需要继电器）
11.报警输出总线类型： HART总线
12.短路报警发出报警信号时间：≤3S
13.断路报警发出报警信号时间：≤3S
14.触网报警功能试验：符合（限上海地标主机）

15.旁路报警功能试验：符合（限上海地标主机）

B、供电参数

电源供电采用电源适配器供电，电源适配器参数为：
输入：AC100V～240V 50/60Hz；
输出：DC15V 2.4A
蓄电池供电，蓄电池参数为：
DC12V,7AH （续航能力达8小时以上)
DC12V,4AH （续航能力达5小时以上)
C、使用环境
温度：-28℃～ +57℃
湿度：≤95%
规格质量：
长*宽*高：370×240×120mm
重量：3Kg（单防区），3.2Kg（双防区）
防护等级：IP 44
智能功能参数：
1.3.5寸中文液晶显示屏，显示工作状态、参数等，例如脉冲波形显示、脉冲电压值、报警状态显示、故障类型显示等信息，简洁、美观、直观
2.主机面板自带轻触按键，现场可设置参数：电压输出值，灵敏度，报警输出时间，防区ID，无需另配键盘，可充分满足现场调试需求
3.设置高低电压输出值：高压5KV～10KV,低压1KV（限网络型智能主机）
4.设置触网灵敏度阈值： 1S～5S可调
5.设置报警输出时长：10S～250S
6.设置本机地址码（ID），无需外接地址码模块 (限GW总线主机)
7.布撤防设置：可以通过面板按键或控制软件对主机进行布撤防设置
8.具有上电自检功能和掉电记忆功能，上电后直接恢复到断电之前的工作状态
9.能够分辨出入侵报警（短路/断路）和设备故障报警
10.设备故障报警：可判断故障类型，主机故障/电源故障/蓄电池故障/前端故障，并可在显示屏图形化提示

周界报警

入侵报警

升降路桩

智慧报警平台

一键报警

巡更系统

脉冲式电子围栏主机（网络型）

PRODUCT TECHNICAL PARAMETERS

规格参数

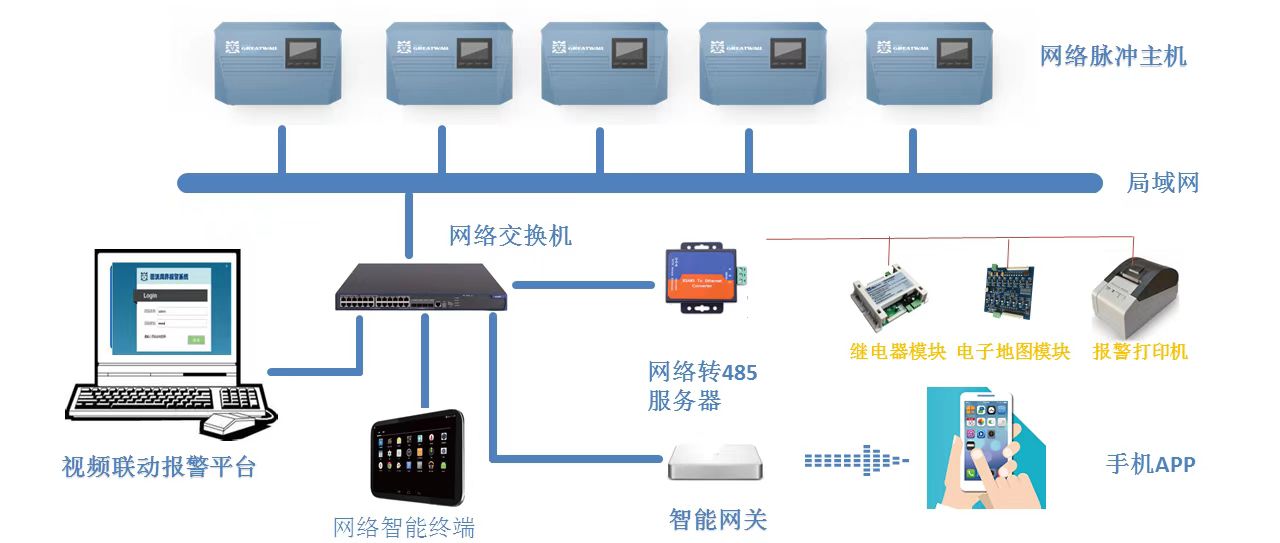

SYSTEM TOPOLOGY DIAGRAM
